光譜儀廠家——創想儀器GLMY告訴你直讀光譜儀中cmos和ccd檢測器的結構區別

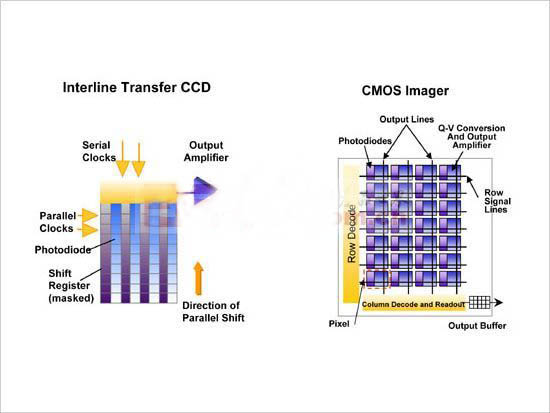

1.內部結構(傳感器本身的結構)
CCD的成像點為X-Y縱橫矩陣排列，每個成像點由一個光電二極管和其控制的一個鄰近電荷存儲區組成。光電二極管將光線(光量子)轉換為電荷(電子)，聚集的電子數量與光線的強度成正比。在讀取這些電荷時，各行數據被移動到垂直電荷傳輸方向的緩存器中。每行的電荷信息被連續讀出，再通過電荷/電壓轉換器和放大器傳感。這種構造產生的圖像具有低噪音、高性能的特點。但是生產CCD需采用時鐘信號、偏壓技術，因此整個構造復雜，增大了耗電量，也增加了成本。
直讀光譜儀中CCD和COMS的結構區別
CMOS傳感器周圍的電子器件，如數字邏輯電路、時鐘驅動器以及模/數轉換器等，可在同一加工程序中得以集成。CMOS傳感器的構造如同一個存儲器，每個成像點包含一個光電二極管、一個電荷/電壓轉換單元、一個重新設置和選擇晶體管，以及一個放大器，覆蓋在整個傳感器上的是金屬互連器(計時應用和讀取信號)以及縱向排列的輸出信號互連器，它可以通過簡單的X-Y尋址技術讀取信號。
