?
? ? ? 我們知道直讀光譜儀是一種精密的分析儀器，也被廣泛的應(yīng)用在眾多領(lǐng)域。但是了解一定的直讀光譜儀的使用技巧，能在很大程度上幫助我們事半功倍。而且能更好的保養(yǎng)儀器。下面直讀光譜儀廠家工程師為您詳細(xì)解讀直讀光譜儀的使用技巧。
一.類型標(biāo)準(zhǔn)化.
為了提高樣品測量的準(zhǔn)確性，我們還要求對試樣的測量結(jié)果進(jìn)行類型校正，類型校正對于小范圍內(nèi)更精確的校正分析結(jié)果的準(zhǔn)確性具有很大意義。類型校正標(biāo)樣由用戶自行準(zhǔn)備，必須是由專業(yè)的標(biāo)準(zhǔn)生產(chǎn)廠家生產(chǎn)的帶有含量證書的樣品。對于同一類型的樣品而言，類型校正至少需要5小時做一次。
控樣選擇標(biāo)準(zhǔn)：均勻性好，無氣孔、無沙眼，標(biāo)準(zhǔn)的含量有較高有較的代表性。
1、在對應(yīng)的程序下面(如Fe_100 Low Alloy Steel)樣品
分析界面中，點(diǎn)擊“重新校準(zhǔn)”。
2、點(diǎn)擊下拉菜單按鈕，選擇已加入的控樣名稱(如 45#)，點(diǎn)擊拉菜單按鈕選擇已加入的控樣名稱如
然后點(diǎn)擊“類型”按鈕。
3、激發(fā)該控樣保留3次以上相差不大結(jié)果(偏差大的點(diǎn)要刪除)激發(fā)該控樣保留3次以上相差不大結(jié)果。點(diǎn)擊“接受”，使用控樣校正完成。
4、在此界面繼續(xù)激發(fā)該控樣，其結(jié)果與標(biāo)準(zhǔn)值(在證書或樣品盒上面)比較，如果基本一致，就可以檢測產(chǎn)品了。
直讀光譜儀
二. 標(biāo)準(zhǔn)化與類型標(biāo)準(zhǔn)化的操作
1.標(biāo)準(zhǔn)化是直讀光譜儀器檢測的基礎(chǔ)，一般15左右做一次。(可根據(jù)具體情況靈活掌握)
2.類型標(biāo)準(zhǔn)化操作是每天工作都要做的工作。操作人員根據(jù)激發(fā)標(biāo)鋼分析結(jié)果的好壞確定類型標(biāo)準(zhǔn)化是否成功。在分析過程中個別元素偏離太大時，可以再做類型標(biāo)準(zhǔn)化，保證分析結(jié)果的準(zhǔn)確。
3.標(biāo)準(zhǔn)化操作時，研磨標(biāo)準(zhǔn)化樣品最好用新的砂輪片。
4.標(biāo)準(zhǔn)化過程中，要檢查標(biāo)準(zhǔn)化樣品的號碼，按提示測試。切不可粗心大意。
5.標(biāo)準(zhǔn)化操作完成以后，可檢查一下系數(shù)。
三、曲線校準(zhǔn)(標(biāo)準(zhǔn)化)
1、打開軟件，點(diǎn)擊“成分分析”選擇所要使用的程序(如Fe_000 Orientation )，點(diǎn)擊“重新校準(zhǔn)”按鈕。
2、點(diǎn)擊“全部”按鈕，將對所選基體的所有程序進(jìn)行校準(zhǔn)。
注意:點(diǎn)擊“本類合金”按鈕，將對當(dāng)前選定的分析程序進(jìn)行校準(zhǔn)
3、根據(jù)屏幕提示選擇相應(yīng)的校正樣品，點(diǎn)擊Start，每塊樣品至少激發(fā) 3 次以上。此時屏幕最右邊的RSD就會計算出來(要求基體元素≤3，其他元素≤10)。對于RSD高的元素要刪除結(jié)果與平均值相差大的，再激發(fā)。都符合要求后點(diǎn)擊下一個。同樣方法校正所提示樣品。直到出現(xiàn)對話框
“Re—calibration successful”提示曲線校正成功。
注意：只有第一塊樣品可以在同一位置連續(xù)激發(fā)3-4次、RSD≤3，個別元素的RSD值(例如Re12中的Al、Ca 10左右即可)。

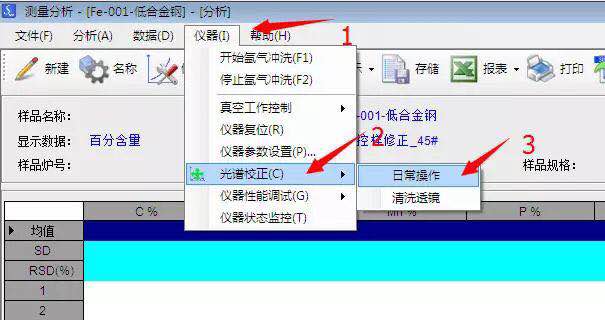

標(biāo)準(zhǔn)樣校正
四.試料激發(fā)和計算機(jī)操作
1.為了安全起見，計算機(jī)的操作和激發(fā)試樣，必須由一個人操作到底。
2.試樣放好后，才能使用計算機(jī)的操作指令，激發(fā)試樣。
在激發(fā)崗位操作時要注意三點(diǎn)。
第一點(diǎn)要聽聲音，試料放置不好，有漏氣時，激發(fā)聲音則不正常。
第二點(diǎn)檢查激發(fā)點(diǎn)，凝聚放電是好的，擴(kuò)散放電(白點(diǎn))是不好的。
第三點(diǎn)要檢查激發(fā)點(diǎn)的位置上是否有微小裂紋，氣孔和砂眼，激發(fā)點(diǎn)有無重疊等，提供給數(shù)據(jù)處理工作時做重要的參考。
3.每個試樣，必須激發(fā)二次以上

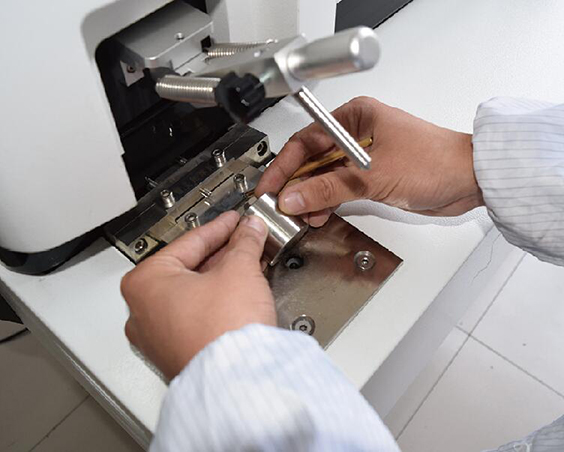

樣品激發(fā)
五.添加類型樣品(控樣輸入)
1、點(diǎn)擊“應(yīng)用”，在彈出的菜單中點(diǎn)擊“創(chuàng)建/改變合金”。
2、選中要使用的程序(例如:Fe_100 Low Alloy Steel)，點(diǎn)擊 OK。
3.輸入相應(yīng)標(biāo)樣的名稱(例如:35#)及需要元素的含量(例如：C 0.35)，點(diǎn)擊 OK。
3、在“重新校準(zhǔn)文件類型”內(nèi)再次輸入標(biāo)樣名稱，(例如35#)，點(diǎn)擊編輯。
4、在所列的元素中，需要進(jìn)行校正的，將 No 雙擊變成為 Yes(基體元素除外例如FE)。
5、在右邊的表格中再次輸入標(biāo)樣名稱，(該標(biāo)樣庫和重新校準(zhǔn)里的標(biāo)樣一一對應(yīng))完成后點(diǎn)擊 OK。再點(diǎn)擊ok。返回主菜單。
六. 數(shù)據(jù)處理操作
1.分析數(shù)據(jù)，一律以標(biāo)鋼含量為準(zhǔn)，以控制標(biāo)鋼的正負(fù)偏差為準(zhǔn)。
2.數(shù)據(jù)的選擇和取舍要穩(wěn)重，要考慮多方面的因素，激發(fā)斑點(diǎn)、激發(fā)聲音等，有時需要重磨試樣分析驗(yàn)證，有時候需要多次激發(fā)來驗(yàn)證。必須著重指出，在驗(yàn)證分析試樣的過程中，也要激發(fā)接近含量的標(biāo)鋼，以便證明儀器是在正常的工作狀態(tài)。
3.如果測試標(biāo)鋼偏差太大時，可重新做類型標(biāo)準(zhǔn)化。假如測試數(shù)據(jù)與標(biāo)準(zhǔn)值仍然差異較大則必須進(jìn)行標(biāo)準(zhǔn)化，校正儀器的工作曲線。
空調(diào)的使用
七.空調(diào)機(jī)的使用
1.直讀光譜儀的機(jī)房溫度，要求控制在23—25C，由空調(diào)自動控制。
2.當(dāng)天氣溫度高時，空調(diào)的制冷次數(shù)較頻，因此建議完善實(shí)驗(yàn)室規(guī)定，可增加空調(diào)的使用壽命。
3.空調(diào)機(jī)的制冷和加熱由白班人員負(fù)責(zé)控制，當(dāng)機(jī)器在使用過程中出現(xiàn)異常時，應(yīng)立即切
斷電源。
4.空調(diào)機(jī)使用30天后，建議清洗一次過濾網(wǎng)上的灰塵。
5.如果長期不使用空調(diào)機(jī)時，請你將主電源開關(guān)關(guān)掉，將頭座拔掉，并將室外機(jī)用包裝物包好防止灰塵進(jìn)入。并用中性清潔劑清洗空調(diào)過濾器。
八.光電直讀光譜儀的開關(guān)操作.
光電直讀光譜儀使用以前，必須接通氬氣。
注意：開機(jī)之后，至少需要經(jīng)過15-20分鐘，可選擇原有式樣做激發(fā)10-20點(diǎn)，儀器穩(wěn)定后才能進(jìn)行分析工作。這主要是檢測系統(tǒng)需要達(dá)到穩(wěn)定狀態(tài)。
九. 氬氣的使用
1.換氬氣前，首先將瓶內(nèi)氣體空放一下，使瓶咀沾污的泥土吹干凈。
2.接通氬氣表前應(yīng)試一下瓶咀是否漏氣，發(fā)現(xiàn)漏氣應(yīng)另換一瓶;如不漏氣，把表頭緊固接在氬瓶上。緩慢打開瓶上的壓力閥門，然后緩慢調(diào)節(jié)二次表頭的壓力上升到規(guī)定的流量讀數(shù)。規(guī)定：激發(fā)流量 0.3-0.4MPA
3.每次新?lián)Q氬氣后，工作曲線必須重新標(biāo)準(zhǔn)化。當(dāng)瓶內(nèi)壓力降到2個大氣壓時，需要更換新氬氣;如果在工作過程中發(fā)現(xiàn)激發(fā)斑點(diǎn)為白點(diǎn)狀，也應(yīng)另換一瓶新氬氣。
