電纜線的快速檢測，怎么檢測，用手持式光譜儀就能很好的進(jìn)行檢測，為什么要進(jìn)行檢測，就是為了分辨導(dǎo)電材料銅元素是否符合規(guī)范。
如果電纜導(dǎo)體材料不符合規(guī)范，當(dāng)導(dǎo)體電阻超標(biāo)時(shí)，就增大了電流在線路上通過時(shí)的損耗，電流的損耗同樣是對資源的浪費(fèi)，同樣加劇了電線電纜的發(fā)熱，這樣是極容易引發(fā)火災(zāi)，同樣也加速包覆在電線外的絕緣層的老化。

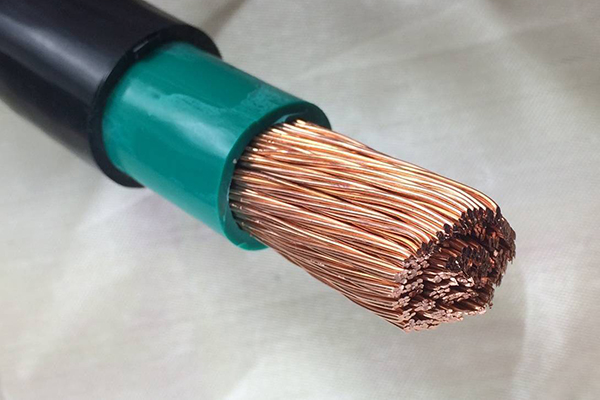

手持式光譜儀檢測電纜銅線
電纜銅的銅是純凈的白銅，通常被稱為紫銅，也是一種非常好的天然銅。每年電解提純的銅中，有50%是純銅，用于電力工業(yè)。紫銅實(shí)際上非常純凈，含銅超過99.95%才行，如果有雜質(zhì)，磷、砷、鋁等，會(huì)大大降低銅的導(dǎo)電性。粗銅性脆，要加工成銅絲就非常困難，這就是銅必須經(jīng)過電解精煉方能廣泛利用的原因之一。各種雜質(zhì)對銅的影響分述如下：
砷 砷對銅的機(jī)械性能影響不大，含砷0.8%的銅能拉成極細(xì)的銅絲，當(dāng)含砷量達(dá)到1%以上，將引起赤熱脆弱現(xiàn)象。另外砷對銅的導(dǎo)電率影響極大，銅中含0.013%~，即可使銅的導(dǎo)電率降低1%。
磷 銅中含磷能改善機(jī)械性能，但其對銅的導(dǎo)電率危害很大，故用于制造導(dǎo)線的銅中不宜含磷。
硫 硫是以Cu2S的形式存在于銅中，銅中含硫0.5%時(shí)則產(chǎn)生低溫脆弱現(xiàn)象，含硫0.1%時(shí)，經(jīng)碾軋便會(huì)發(fā)生嚴(yán)重龜裂現(xiàn)象，并對銅的彎曲性能影響很大。此外，含硫的銅在鑄造時(shí)易產(chǎn)生砂眼。
鐵 微量的鐵，對銅的機(jī)械性能影響不大，當(dāng)含量達(dá)到2%時(shí)，使強(qiáng)度及硬度稍增，但對導(dǎo)電率影響甚大，并對銅的延展性、抗蝕性均有影響。
銻 銻在銅中亦是有害的雜質(zhì)，含銻在0.0071%時(shí)，即可降低導(dǎo)電率1%。含銻達(dá)1%的銅，在加工時(shí)周邊會(huì)發(fā)生龜裂現(xiàn)象，稍加彎曲即易折斷。
鉍 鉍對銅的機(jī)械性能危害最大，含鉍0.025%的銅，在赤熱的情況下錘擊，即產(chǎn)生龜裂，甚至粉碎。銅中含鉍一般不得超過0.005%。

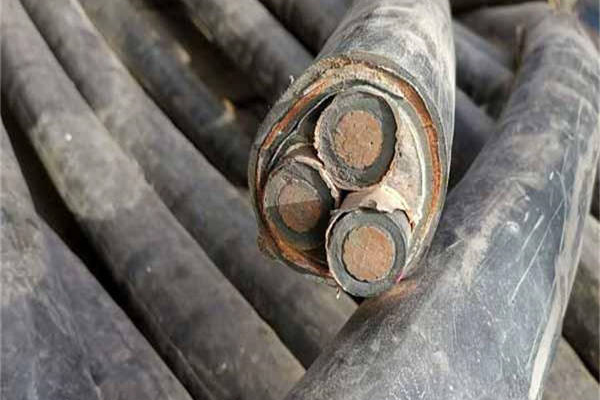

廢舊電纜線的快速分揀
使用手持式光譜儀在挑選銅原料、分揀、產(chǎn)成品檢測都有著不錯(cuò)的應(yīng)用，以上這些雜質(zhì)在選冶加工過程中盡可能地除去，可減少精煉和機(jī)械加工的困難。砷元素作為有害元素，對冶煉工人和冶煉廠周圍居民身體健康都危害很大，所以必須在選礦過程中盡可能將砷礦物除去，使銅精礦喊砷越少越好。
