直讀光譜儀常見的凹面光柵光譜儀有三種裝置，即羅蘭裝置，帕邢裝置和依格爾裝置。
羅蘭裝置，光柵中心和感光板中心固定在可動的連桿兩端，連桿的長度為光柵的曲率半徑，其兩端可沿互相垂直的導軌自由滑動，狹縫裝有導軌的交點上。在連桿移動過程中，狹縫、光柵和感光板始終在一羅蘭圓上。這種裝置的缺點為：只能用移動連桿來讀取不同波段的光譜。
帕邢裝置的羅蘭圓為一圓形鋼軌，狹縫和光柵都固定在鋼軌上，感光板環繞鋼軌安裝有一排底板架因而可同時拍攝幾組光譜，其優點是穩定性高。

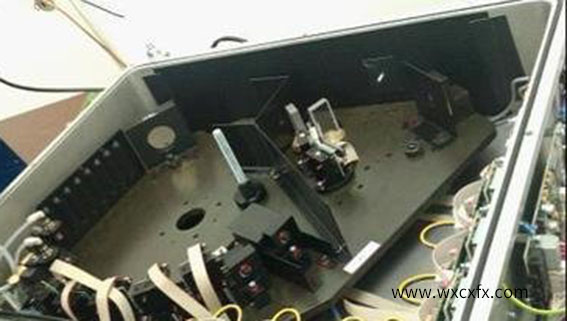

直讀光譜儀的光學構造
?依格爾裝置，其入射角等于衍射角，其中縫光源安裝在底板架的正上方，要改變波段可將光柵和底板沿相反的方向轉動同一角度，改變二者間的距離，使之始終位于羅蘭圓上。該裝置優點為體積緊湊，通常用于真空紫外光譜儀。 ??
