直讀光譜儀可以快速分析黑色金屬及有色金屬的成份，并且操作簡(jiǎn)便，在多個(gè)領(lǐng)域被廣泛應(yīng)用。直讀光譜儀磨樣前黑色金屬類樣品如何處理，讓小編來為大家詳細(xì)解說下。
Tip1.首先我們把磨樣機(jī)旋轉(zhuǎn)開關(guān)打開，一般來說向左旋轉(zhuǎn)是低速，向右邊則是高速，我們通常是右旋操作，砂輪逆時(shí)針旋轉(zhuǎn)。
Tip2.操作者必須佩戴防塵口罩，站在光譜磨樣機(jī)右側(cè)前方，把樣品放到磨樣機(jī)的孔內(nèi)，注意要順著樣品的原紋路方向打磨，手上要穩(wěn)住。如下圖示例

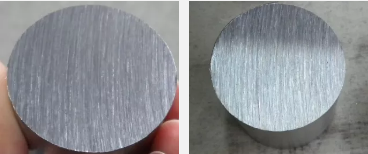

Tip3.樣品打磨后需將表面清潔平整，無裂紋、砂眼等缺陷，紋路方向保持一致，打磨方向和樣品本身的紋路一樣，如不按同一方向打磨，有可能在打磨過程中使待測(cè)樣品發(fā)生轉(zhuǎn)晶，會(huì)對(duì)測(cè)定結(jié)果有影響。見下圖。
注意：不要用手觸摸打磨后的表面，被測(cè)點(diǎn)不能有手印、銹跡、油污、裂紋、砂眼。

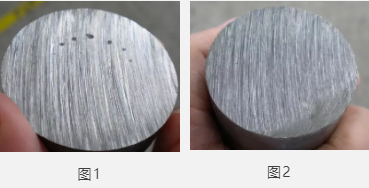

Tip4.樣品表面凹坑深度不能超過2mm，表面紋路不粗糙，見下圖1。同一個(gè)磨制的紋理深淺程度，都會(huì)對(duì)分析結(jié)果有不同程度的影響。如果表面紋路粗糙，深度較深，則砂輪片需要更換，重新打磨。打磨完垂直拿起樣品，以免造成樣品邊緣紋路傾斜，見圖2。
Tip5.當(dāng)樣品是純鐵（RE12）時(shí)打磨前換新的砂輪片先打磨，以免含量受別的樣品干擾。條件允許的情況下，可采取車床加工此類純物質(zhì)樣品。
Tip7.磨樣品過程很難握住厚度相對(duì)較薄的樣品，可以在樣品表面焊一個(gè)把手。
Tip8.磨樣間要定期用吸塵器清理灰塵。

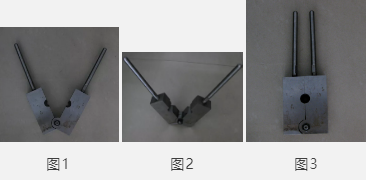

注意：取樣要確保爐內(nèi)各元素分布均勻，取樣位置要有代表性；鑄鐵樣品必須進(jìn)行白口化才能用直讀光譜儀分析，鑄鐵取樣模具見下圖。
