關(guān)于直讀光譜儀中高低標樣的選擇及作用，下面光譜儀廠家——創(chuàng)想儀器GLMY小編就給大家簡單介紹下。
在使用直讀光譜儀過程中，除了祥品本身元素的因素外，儀器的真空、電子線路、環(huán)境溫度、環(huán)境濕度、光室的恒溫光路的污染、狹縫的錯位等原因會造成工作曲線漂移，導(dǎo)致測量誤差增大，另外透鏡受到污染形成涂層也會引起激發(fā)過程中的電極長尖現(xiàn)象，使曲線顯示背景增大，以及氬氣流量、壓力、純度的變化等原因也能造成曲線的漂移，尤其是C、P、S等元素的，光譜線位于遠紫外區(qū)，變化持別敏感，故校正工作曲線非常重要，選用一套高低標，在分析運算之前就進行數(shù)據(jù)校準，則將節(jié)省許多校準時間，簡化了操作手續(xù)。
C、P、S??
一般樣品分忻前需要進行標準化，標準化數(shù)據(jù)的運算甶計算機目動進行，選擇一組標準化樣品菲常不易，其中包括所有要分折的元素的高含量和低含量，直讀光譜儀標準化樣品必須在制做元素工作曲線的同時，標準化樣品激發(fā)，以保證曲線沒有偏移。在1點的標準化過程中只需要高或低含量的標準就夠了，如果祥品能覆蓋的含量范圍較寬，又要在低含量時有較高的精度才需要2點標準化。這時便需要2種標樣， 一為高標， 一為低標?；蛘呙總€標樣中可包含一些高濃度元素和另 一些低濃度元素，只要它們能包括所有元素就行。高濃度和低濃度值不一定在校準 范 圍 的 最 高 端 或 最低端。但 是 它 們應(yīng) 該 接 近 這 個 范 圍 的 最 離 端或最低端。 ?并 且 它 們 之 間 應(yīng) 有 足 夠 的 差 值 。高 低 標 是 為 修 正 由 于 儀 器 隨 時 間 變 化 而 引 起 的 測 量 值對工作曲線的偏離而用的，再校準以修正儀器在中、長期內(nèi)發(fā)生的漂移。

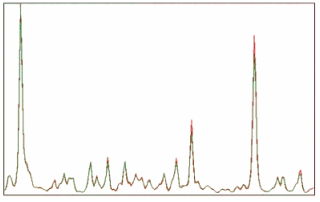

光譜曲線
在光譜分忻中，為直接利用原始工作曲線，就需要定期用再校準祥品對原分忻曲線進行重新校準，當采用兩點進行一般再校準時，所用兩塊再校準樣品元素含量應(yīng)有足夠大的差異，并確保在元素分析范圍的高端和低端，事實上低端再校準樣經(jīng) 常就是采用"純"模體樣品，表示實際上只含有這種合金模體，其它元素成分含量應(yīng)為零、痕量或很少。如校準鐵基曲線時就采用純鐵樣品作低點。從理論上講，這樣的兩個樣品足以使儀器再標準化。然而在實際工作中，為了保證儀器精度， 一般不可能只用兩塊再校準樣品就能全部涵蓋所有待測元素的高端和低端。,因此往往需要更多數(shù)量的樣品用于再校準，另一方面，再校準程序能夠用以上的合金，原則上可用于一組合金，這時采用多點再校準就更為便捷、有效。
以上就是關(guān)于直讀光譜儀中關(guān)于高低標樣的選擇及作用。
