光譜儀廠家告訴你直讀光譜儀對線棒材也能精確檢測
?
隨著生產(chǎn)技術(shù)和科研水平的快速發(fā)展，先進的分析儀器逐漸取代了化學(xué)法分析棒材在一些領(lǐng)域，利用原子發(fā)射光譜法的直讀光譜儀就是現(xiàn)代檢測棒材的一種常用分析儀器。下面光譜儀廠家就一些線棒材的檢測方法做詳細的介紹。
在使用直讀光譜儀檢測棒材時，需要使用適配器進行輔助檢測。操作上雖然較簡單，可實際使用中依舊容易遇到些問題，導(dǎo)致檢測結(jié)果差異很大。下面創(chuàng)想儀器（GLMY）小編將通過具體案例分享關(guān)于直讀光譜儀檢測棒材的方法。

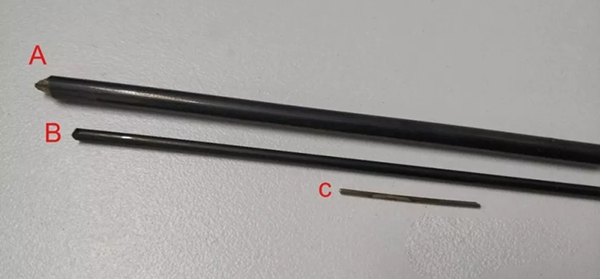

上圖中三種不同粗細的棒材要使用不同的檢測方法：
?
三種同直徑的棒材

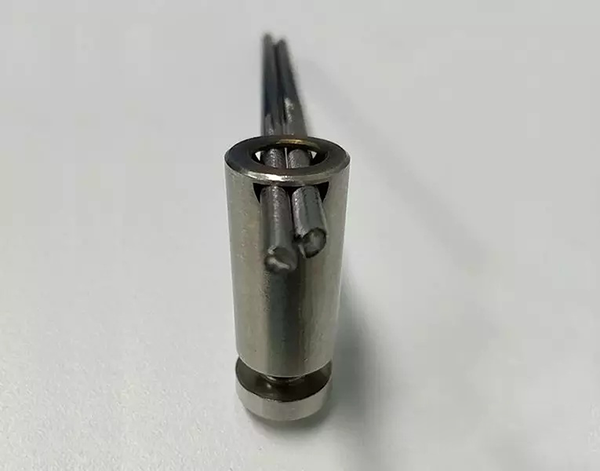

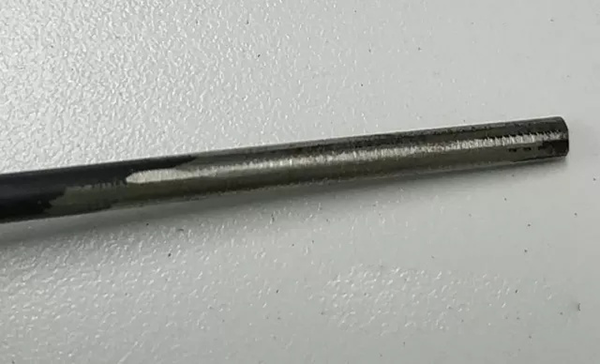

一、首先我們選擇A棒材（直徑4.0mm）。A棒材表面未經(jīng)過打磨，于是我們使用磨樣機將棒材打磨成圖示的樣子，使之露出金屬光澤。然后將兩根棒同時塞入適配器中，并進行激發(fā)。

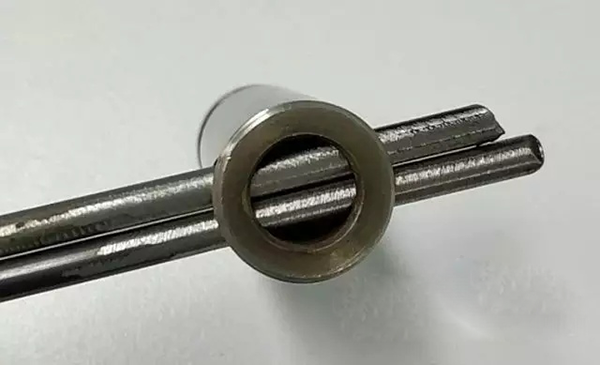

最終檢測結(jié)果并不是很好，試樣沒有有效激發(fā)，產(chǎn)生黃褐色的斑點。在這里，其實我們在對A棒材檢測時犯了一個很大的錯誤，他的樣品前處理方式和適配器的選擇都是針對細棒的，通常直徑在1.0-2.5mm之間的棒材，都可以通過上述手段檢測。然而試樣的直徑達到4.0mm，端面已經(jīng)完全適應(yīng)檢測需求，而較大的曲率半徑使得檢測面不是一個平面，導(dǎo)致測樣時氬氣嚴重漏氣，最終導(dǎo)致激發(fā)困難，無法準確檢測試樣。觀察下圖可以明顯的看出漏氣的縫。
那么實我們對于A棒材該如何操作才能獲得合適的檢測結(jié)果呢？其實個很簡單，檢測端面即可。將直徑較粗的棒材磨斷，長度與棒材適配器相同，通常在25mm左右。然后將端面打磨光滑，便可以進行正常激發(fā)檢測。
其次，我們來說下對于B棒材的檢測，棒材直徑為2.3mm，我們先采取和檢測A棒材一開始相同的方法，成功獲得準確的檢測結(jié)果。這也不難解釋，是因為較細的棒材我們是可以采用與線材相同的檢測方法并獲得有效的檢測結(jié)果的。 ? ?
最后，我們來來說下C棒材的檢測，可以看到C棒材非常的纖細，直徑僅僅只有1.0mm。我們發(fā)現(xiàn)對于這個直徑的棒材很難進行打磨，一磨就會斷。
那這種情況如何解決呢？很簡單。我們只要采用與檢測線材相同的方式，不打磨樣品表面（因為樣品直徑太細，無法有效打磨），利用重復(fù)激發(fā)試樣起到類似的作用就可以解決問題。

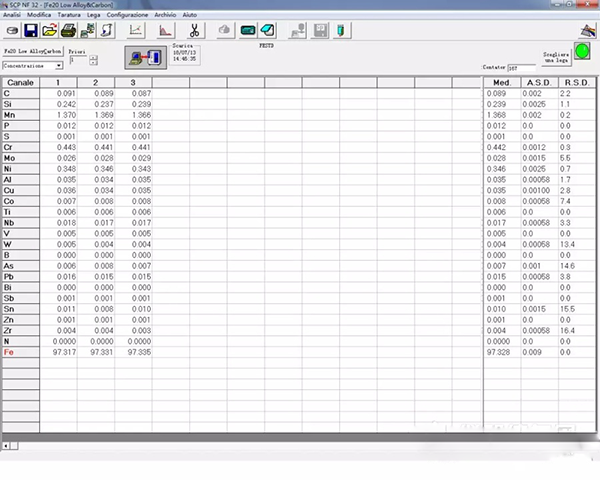

這樣在4次激發(fā)同一位置之后，數(shù)據(jù)開始逐漸穩(wěn)定。我們最終采用了第5-7次激發(fā)的數(shù)據(jù)作為細棒的檢測結(jié)果。結(jié)果如下圖所示
?
通過我們對這三根粗細不同的棒材進行檢測的結(jié)果，我想大家對棒材檢測的方式有了新的了解。
所以，當(dāng)有些棒材你覺得檢測結(jié)果不滿意時，我們要檢查下檢測方法是否恰當(dāng)，因為有時候并不是分析儀器的故障，而是有可能是我們的檢測方式并不恰當(dāng)。我們作為一家專業(yè)生產(chǎn)直讀光譜儀、光譜分析儀的廠家也是憑借多年的經(jīng)驗總結(jié)出來的這些要點，希望能對大家有所幫助。最后我們再給大家一個檢測小竅門：
看直徑：直徑大的打端面，直徑小的打側(cè)面
看強度：能打磨的就打磨，不能打磨多激發(fā)
了解更多直讀光譜儀知識，可以關(guān)注我們的公眾號：創(chuàng)想儀器，或者點擊shjieyun.com可以了解更多哦。?
?
