隨著現(xiàn)代科技水平的逐步提升，光電直讀光譜儀也越來越先進(jìn)。光電直讀光譜儀的優(yōu)點(diǎn)有很多，具有測(cè)量、穩(wěn)定性好、使用靈活、維護(hù)簡(jiǎn)便、耐用性強(qiáng)等優(yōu)點(diǎn)，因此受多個(gè)行業(yè)青睞。那么我們?cè)谑褂霉怆娭弊x光譜儀分析時(shí)，如何最大程度的確保分析結(jié)果的準(zhǔn)確度呢？我們可以先正確處理好被測(cè)樣品。
1、沙眼、小孔、偏析等缺陷不可存在；
2、樣品表面必須平整，可以完全蓋住激發(fā)孔隙；
3、樣品表面必須干凈、不得污染，不能帶有其他物質(zhì)，當(dāng)然用手摸也不可以；
制樣要求：一般情況下，鋁、銅等有色金屬基體的試樣需要車或銑，鐵、鎳等黑色金屬基體的試樣可以磨制鑄態(tài)試樣需要先切割。要求磨制后的樣品表面平整潔凈、紋路清晰、溫度適宜。另外，不同基體的樣品盡量不要在同一砂紙制樣。

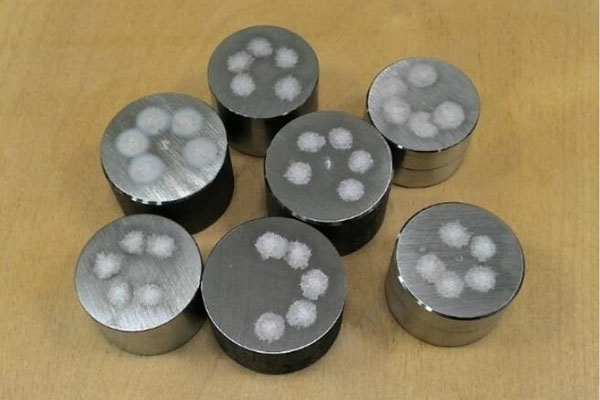

光電直讀光譜儀標(biāo)樣
其中鑄鐵必須白口化后才能分析，白口化時(shí)應(yīng)注意以下幾點(diǎn)：
1、一般多用樣模澆鑄，樣模盡量取直徑35-40mm，厚6-8mm，這樣試樣冷卻快，白口好，待鐵水澆后30秒左右取出，開水澆再冷水冷。
2、不要澆鑄過快，避免偏析；
3、盡量選取砂模，減少縮孔和夾雜。
