? ? ? ?直讀光譜儀屬于精密儀器，在使用過程中我們一定要遵循一定的使用禁忌，不然會(huì)損壞我們的儀器，以下是我們直讀光譜儀廠家的工程人員整理的一份關(guān)于直讀光譜儀使用禁忌問題：
? ? ? ?1、直讀光譜儀的使用有哪些注意事項(xiàng)？
? ? （1）直讀光譜儀激發(fā)樣品后在火花臺(tái)內(nèi)會(huì)產(chǎn)生黑色沉積物，這些沉積物可致電極與火花臺(tái)之間短路，所以火花臺(tái)要定期清理。
?。?）直讀光譜儀卸下火花臺(tái)板時(shí)要輕拿輕放，防止內(nèi)表面劃傷。取出火花室內(nèi)圓石英墊片和玻璃套管時(shí)謹(jǐn)慎小心，防止操作不當(dāng)致其破碎。

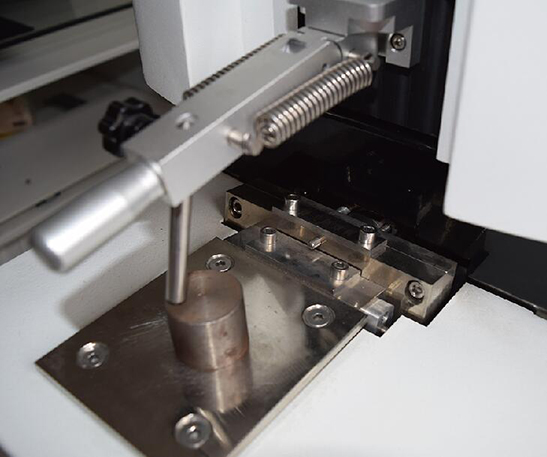

?。?）直讀光譜儀壓樣品夾子要垂直；不得在還未夾好樣品時(shí)按激發(fā)鍵；不得在激發(fā)時(shí)觸摸或抬起樣品夾。如果遇到激發(fā)時(shí)聲音很大，應(yīng)該按停止鍵，不可直接抬起樣品夾，否則易造成電路板燒毀。
?。?）不準(zhǔn)亂按鍵盤，操作人員不得進(jìn)入操作規(guī)程規(guī)定以外的任何程序，不能按規(guī)程規(guī)定以外的任何鍵。
? ? ? ?（5）非崗位人員不得隨意進(jìn)入機(jī)房，機(jī)房?jī)?nèi)嚴(yán)禁吸煙、進(jìn)食。
? ? ? ?2、如何檢測(cè)火花直讀光譜儀的性能?
?。?）精密度
測(cè)試方法是挑選典型元素不同濃度范圍的樣品，連續(xù)激發(fā)10個(gè)點(diǎn)，以數(shù)據(jù)的RSD評(píng)價(jià)儀器的精密度。需要檢驗(yàn)元素及濃度范圍。
?。?）重復(fù)性
火花直讀光譜儀開機(jī)穩(wěn)定后，在儀器最佳工作條件下，連續(xù)激發(fā)10次，測(cè)量某個(gè)低合金鋼標(biāo)準(zhǔn)物質(zhì)GBW01328~GBW01333（或GBW01211~GBW01216）中代表元素的含量，計(jì)算出平均值和相對(duì)標(biāo)準(zhǔn)偏差即是重復(fù)性。
（3）穩(wěn)定性的檢定
火花直讀光譜儀開機(jī)穩(wěn)定后，激發(fā)某個(gè)低合金鋼標(biāo)準(zhǔn)物質(zhì)GBW01328-GBW01333（或GBW01211-GBW01216）對(duì)被測(cè)元素進(jìn)行測(cè)量。在4小時(shí)內(nèi)，間隔15分鐘以上，重復(fù)6次測(cè)量（期間不再標(biāo)準(zhǔn)化）。計(jì)算出平均值和相對(duì)標(biāo)準(zhǔn)偏差即是穩(wěn)定性。
4、再現(xiàn)性
? ? ? ?再現(xiàn)性也就是儀器的穩(wěn)定性，國標(biāo)規(guī)定必須測(cè)試4個(gè)小時(shí)內(nèi)的再現(xiàn)性
? ? ? ?3、溫度對(duì)直讀光譜儀使用的影響？
? ? ? ?直讀光譜儀屬于精密測(cè)量?jī)x器，光學(xué)系統(tǒng)微小的變化（如結(jié)構(gòu)件的熱脹冷縮等）即會(huì)引起很大的測(cè)量誤差，因此直讀光譜儀在設(shè)計(jì)時(shí)會(huì)對(duì)光學(xué)系統(tǒng)進(jìn)行恒溫控制。
但即使如此，外界溫度的變化仍會(huì)影響恒溫系統(tǒng)的熱平衡狀態(tài)，引起測(cè)量誤差，因此為了保證測(cè)量結(jié)果的精密度，應(yīng)盡可能減小使用過程中環(huán)境溫度的波動(dòng)，最大不應(yīng)超過5℃。
另外，大多數(shù)直讀光譜儀廠家對(duì)儀器的使用溫度都有嚴(yán)格的限制，一般在10-30℃之間。首先是因?yàn)閮x器在工廠校準(zhǔn)時(shí)的溫度在20℃左右，10-30℃內(nèi)使用可以獲得較好的測(cè)量精度，其次儀器的部件及設(shè)計(jì)在10-30℃范圍內(nèi)具有更高的可靠性，超出該溫度范圍使用，會(huì)引起可靠性下降，嚴(yán)重的還會(huì)引起儀器故障。
另外，直讀光譜儀一般把光室的溫度控制在34~38℃之間的某個(gè)溫度點(diǎn)（不同型號(hào)儀器恒溫溫度不同），為了確保直讀光譜儀的恒溫控制正常工作，儀器使用的環(huán)境溫度必須與光譜儀恒溫溫度有一定的溫差，因此要求儀器使用環(huán)境溫度低于30℃。
因此，上海直讀光譜儀網(wǎng)建議，直讀光譜儀在使用過程中應(yīng)嚴(yán)格控制環(huán)境溫度，配備足夠功率的空調(diào)系統(tǒng)。
? ? 直讀光譜儀氬氣系統(tǒng)是由氬氣控制電路、電磁閥，氣流控制閥等組成，氣流量的分配要根據(jù)激發(fā)過程的需要，由程序設(shè)定，各閥門出廠時(shí)已由制造廠設(shè)定，用戶不需要單獨(dú)調(diào)整，只需提供0．3MPa的氣源即可。氬氣進(jìn)入火花室有一條通道，從聚光鏡前面下方進(jìn)入火花室，這樣就比較徹底地沖凈光線通過處空間的空氣，又可以阻止激發(fā)時(shí)產(chǎn)生的粉塵對(duì)聚光鏡的污染。
氬氣流量分配為：
? ? ? ?①惰性流量(待機(jī)狀態(tài))為0．5升／分，此時(shí)電磁閥門關(guān)閉，氬氣經(jīng)過固定氣流控制閥保持其恒定值，直讀光譜儀在常規(guī)分析狀態(tài)下，靜態(tài)氬流量為零。
? ? ? ?②大流量沖洗。目的是沖擊更換樣品時(shí)帶進(jìn)的空氣。此時(shí)電磁閥全開，保持流量為5—6升／分。
? ? ? ?③激發(fā)狀態(tài)。中間路電磁閥關(guān)閉，另一路與常流量合成3—5升／分流量，維持正常激發(fā)。當(dāng)激發(fā)停止，兩閥關(guān)閉，又進(jìn)入待機(jī)狀態(tài)。
