創(chuàng)想儀器GLMY直讀光譜儀產(chǎn)品知識問答:
１、直讀光譜儀怎樣選擇合適的分析譜線？
元素的分析線多為其靈敏線，應(yīng)選擇自吸小、展寬較小、無其他元素干擾等特點的譜線。對于不同的基體，同一元素的分析線可能不同；即使同一基體的同一元素，在低含量段和高含量段的分析線也會不同。多道式光譜儀受PMT排布的限制，一般最多只能測量60多條譜線，在譜線的選擇上很難根據(jù)基體、含量和干擾情況做最優(yōu)化的配置，如Si的分析線一般只提供一條；而全譜型光譜儀一次采集即可獲得上萬條譜線，譜線選擇更為靈活。如，在低合金鋼中，Si的分析線選288.16，可以使探測限更低；在不銹鋼中Si288.16干擾嚴重，Si251.16更適合；在鋁硅鑄造合金中，Si的含量較高，Si390.55更合適。
注意：同一元素在不同基體中的最佳分析線可能不一致，一般按照《分析化學(xué)實驗室手冊》或相關(guān)國家標準上的推薦來設(shè)置，若推薦譜線不合適，可選擇火花強度適宜，無自吸和自蝕的銳線。
?
光譜曲線
?
2、如何對直讀光譜儀譜線進行校正？
由于外界環(huán)境變化、儀器設(shè)施改動和時間累積等原因，譜線會發(fā)生漂移，此時可利用光譜校正標樣對儀器進行校正，光譜校正標樣屬于儀器的配套產(chǎn)品，在使用過程中應(yīng)當(dāng)節(jié)約，盡量不要用作其他用途。當(dāng)光譜校正標樣使用完以后，請聯(lián)系儀器維護工程師，不建議自行購買。一般校正的方法如下：
全譜型：只需激發(fā)單塊標樣，即可通過軟件算法自動完成所有譜線的校正。
多道型：通過描跡完成校正，校正時需激發(fā)一組標樣才能完成所有通道的校正，如果儀器各通道的漂移不一致，單純的描跡無法完成校正，需要通過調(diào)整出射狹縫位置或折射鏡角度，來校正譜線的變化，此操作需要專業(yè)的維修工程師才能完成。
3、直讀光譜儀的安裝須滿足什么條件？
?
環(huán)境要求：
（1）光譜儀應(yīng)置于專用的工作空間，附近應(yīng)無有害、易燃及腐蝕性的氣體，不要與化學(xué)分析
放在一起。
（2）保證至少十平方米以上空間。
?。?/font>3）工作溫度：（10～30）℃，因儀器工作需要恒溫條件，室溫波動要盡量小，室內(nèi)需要安
裝空調(diào)。
溫度控制
?。?/font>4）存儲溫度：（0～45）℃。
?。?/font>5）環(huán)境相對濕度：（20～80）％，對于潮濕地區(qū)，需配備一臺除濕機。
放置位置要求：
（1）光譜儀應(yīng)該放置在一個平整、穩(wěn)定的位置，不應(yīng)該有震動。
?。?/font>2）光譜儀的背面與墻之間應(yīng)該留有適當(dāng)?shù)木嚯x以方便安裝與維護。
4、直讀光譜儀電源要求：
（220±20）V AC，50Hz，保護性接地的單相電源。電源的PE接地必須可靠，以保證儀器正常
工作和避免人體觸電。如果不能保證PE可靠接地，請為儀器提供一條專用地線。
為保證儀器的正常使用，請為儀器配備一臺（1~2）KVA（視接負載量而定）的單相220V 交
流參數(shù)穩(wěn)壓器。

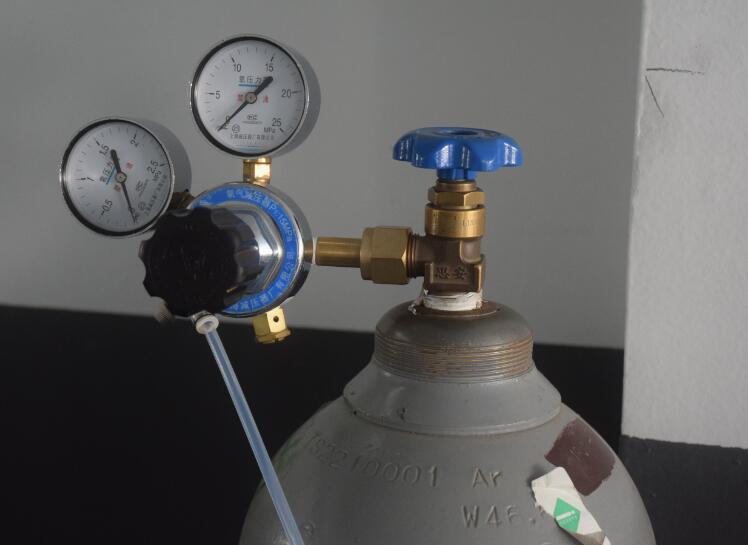

氬氣
5、直讀光譜儀對氬氣要求：
?。?/font>1）氬氣純度≥99.999%；
?。?/font>2）氬氣入口壓力：0.5MPa；
7、關(guān)于直讀光譜儀標準樣品：
準備適合自己產(chǎn)品類型的標準樣品或內(nèi)控樣品。
?
7、光譜儀為什么要扣除光譜背景？
若標準樣品和被測樣品的背景不一致時，容易引起測量誤差；背景強度過大時，嚴重影響低含量元素的測定，同時造成儀器檢出限過高。因而，扣除背景有利于提高分析結(jié)果的穩(wěn)定性和準確度，提升儀器靈敏度和檢出限。
多道型直讀光譜儀測量的是各通道出縫寬度內(nèi)的光強累加值，無法區(qū)分背景強度和譜線強度，測量精度受到背景強度的影響。
全譜型直讀光譜儀可以獲得每條譜線的輪廓信息，因此可結(jié)合背景校正技術(shù)，正確區(qū)分背景和譜線，有效提高測量精度。
?

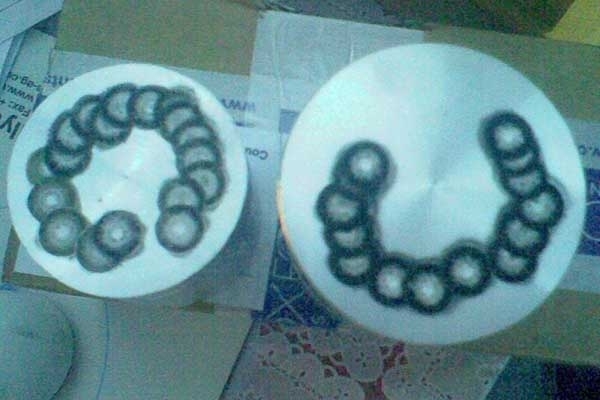

控樣
8、直讀光譜儀如何選擇控樣？
直讀光譜儀使用控樣的思想就好比天平的砝碼調(diào)節(jié)?？貥幽軌驕p少曲線漂移，儀器波動，樣品冶煉和加工工藝等帶來的差異，建議測定樣品時一定要使用控樣校正。
控樣應(yīng)該是一個與分析試樣的冶金過程和物理狀態(tài)一致的標準樣品，其各元素含量應(yīng)當(dāng)準確可靠、成分均勻、外觀無氣孔、沙眼、裂紋等物理缺陷，并且各元素含量應(yīng)位于校準曲線含量范圍之內(nèi)，盡可能與分析樣品的含量接近?！缎Ｕ龢藰釉诠怆娭弊x法中的分析研究和運用》（張存貴郝艷峰）一文報道：通過實驗對比發(fā)現(xiàn)，用自己熔煉的校正樣品分析比用市場上采購來的樣品分析準確性更好，因而建議有實力的廠家，最好是把自己的產(chǎn)品熔煉后重新定值作控樣。
